3D活体细胞显微镜

3D活体细胞显微镜在传统的倒置生物显微镜的基础上，针对传统生物显微镜与荧光显微镜提供的二维成像信息已经不能满足生物、医学在细胞领域的科研测量需求的不足，扩展增加了新颖的FIS4四波干涉传感器。设备既可以进行常规的传统的生物显微镜的所有检测，同时又利用FIS4四波干涉传感器，实现了定量相位成像技术（Quantitative phase imaging，QPI），基于共路干涉法相位检测的原理，将细胞与组织样品中的光程信息耦合到干涉图中，能够高精度地检测样品相位信息，提供准确的相位信息可以对细胞进行3D形貌和质量的定量分析。设备聚集了相衬显微镜、荧光显微镜、共聚焦显微镜功能于一体，实现细胞活检、细胞计数，红细胞的病态筛检，癌症活体组织切片成像，是生物学、医学研究及诊断的全新产品！

欢迎光临3D活体细胞显微镜应用领域！

◆ 细胞内部结构与细胞培养液对光的折射率不同，穿过细胞出射光线会产生相位变化，通过相位分布可反映被测物体的三维形貌，用于对细胞进行识别和检测。

◆ QPI技术无需染色，不会对生物细胞材料造成损伤，并且检测速度快（3D秒成像），可以实现活体细胞的无标记高对比度光学成像。

◆ 采用共路剪切干涉术的FIS4四波干涉传感器，检测系统稳定、细胞图像调整、获取快速方便。

◆ 生物细胞的的3D定量相位成像

◆ 实现生物细胞状态活检

◆ 各类微纳相位器件的3D检测

◆ 活体细胞特征测量：生物细胞计数，红细胞的病态筛检，癌症活体组织切片成像、细胞光学体积与干重的测量等

◆ 实现无需标记的活体细胞追踪

图1 生物细胞检测结果

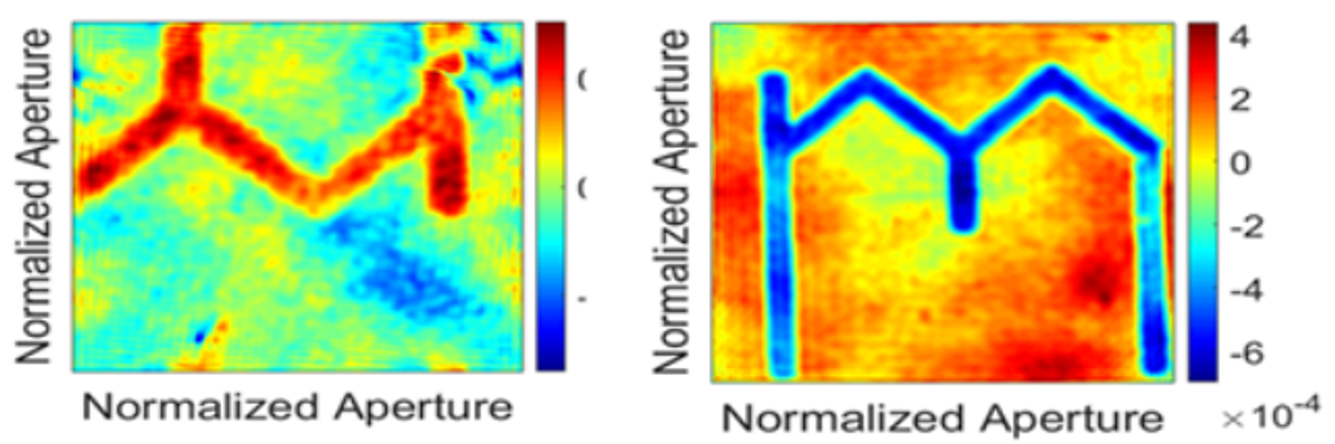

图2 微纳元件三维形貌

定量相位显微镜细胞检测

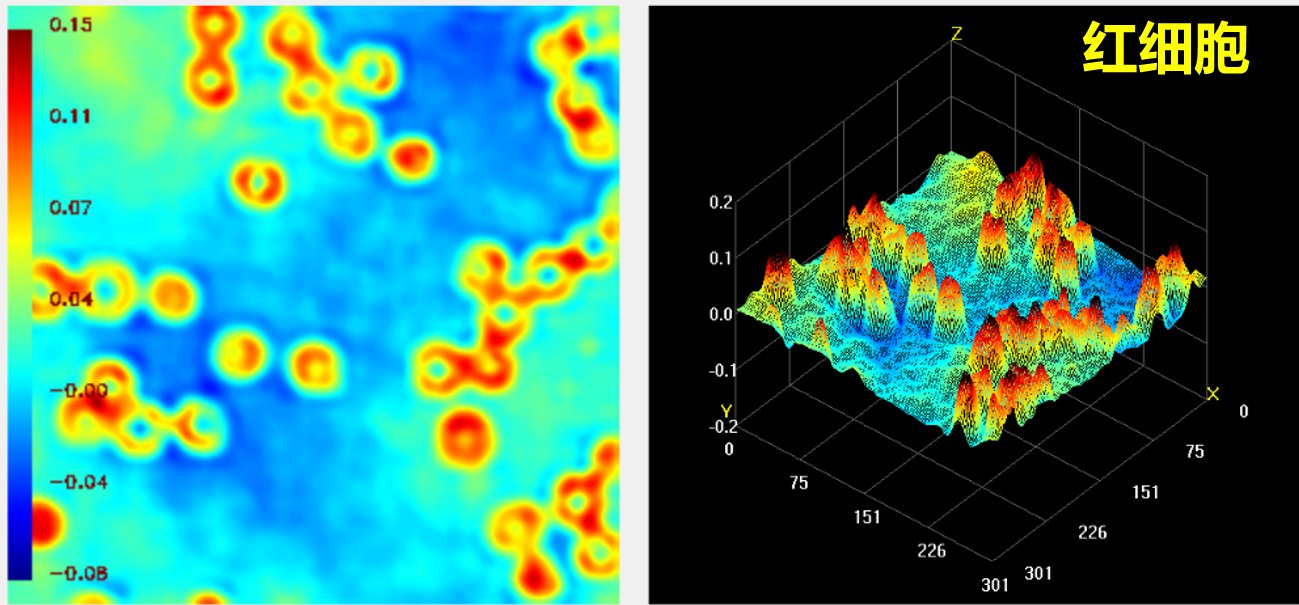

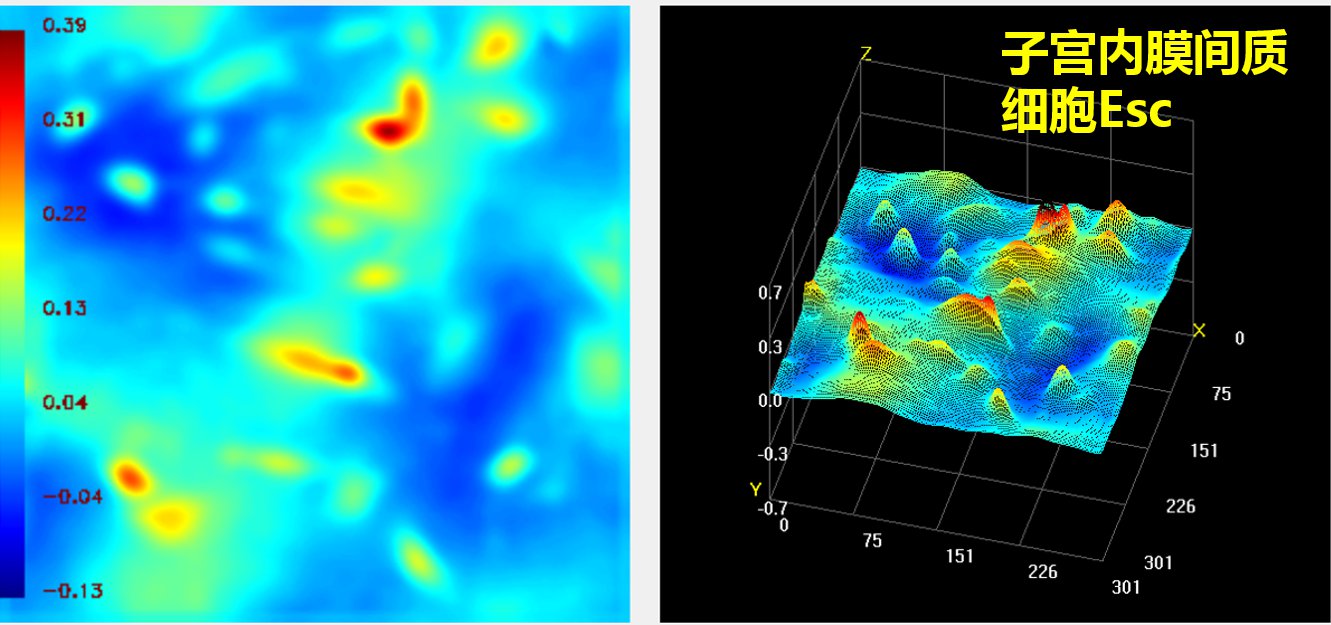

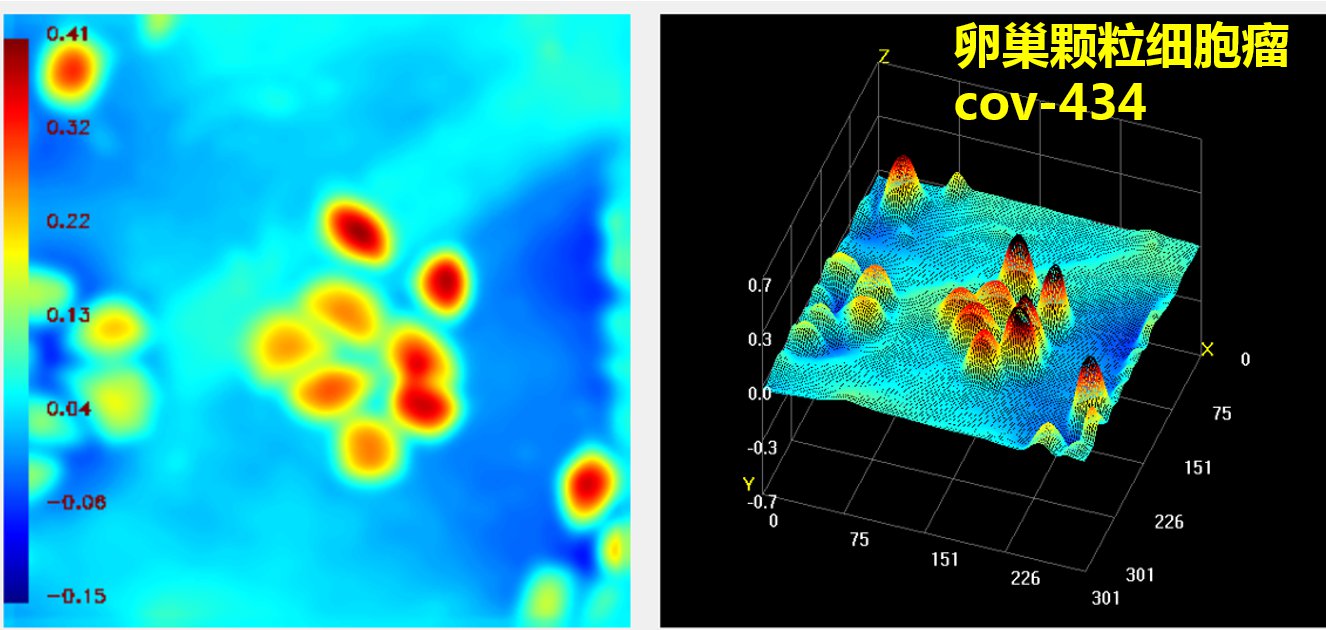

   结合定量相位显微镜，可以对生物细胞进行3D成像与测量，以下为利用定量相位显微镜对卵巢颗粒细胞瘤、子宫内膜间质细胞、口腔上皮细胞、红细胞检测到的相位信息与三维形貌图，细胞的形态与位置清晰可见。

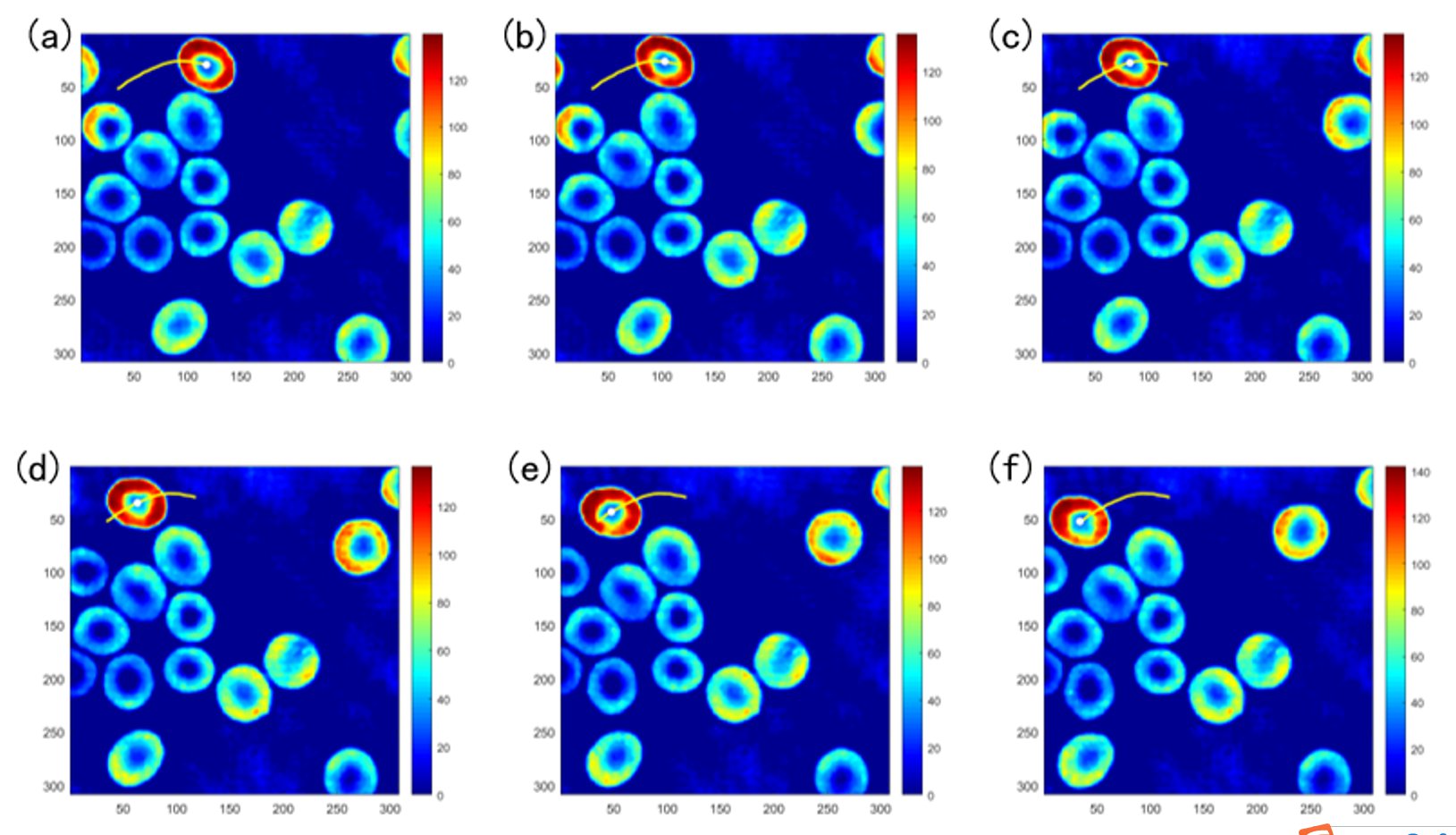

    细胞相位图与质心追踪结果

     100倍物镜下红细胞相位成像与质心追踪轨迹(a)~(f)不同时间点细胞相位图与质心追踪结果

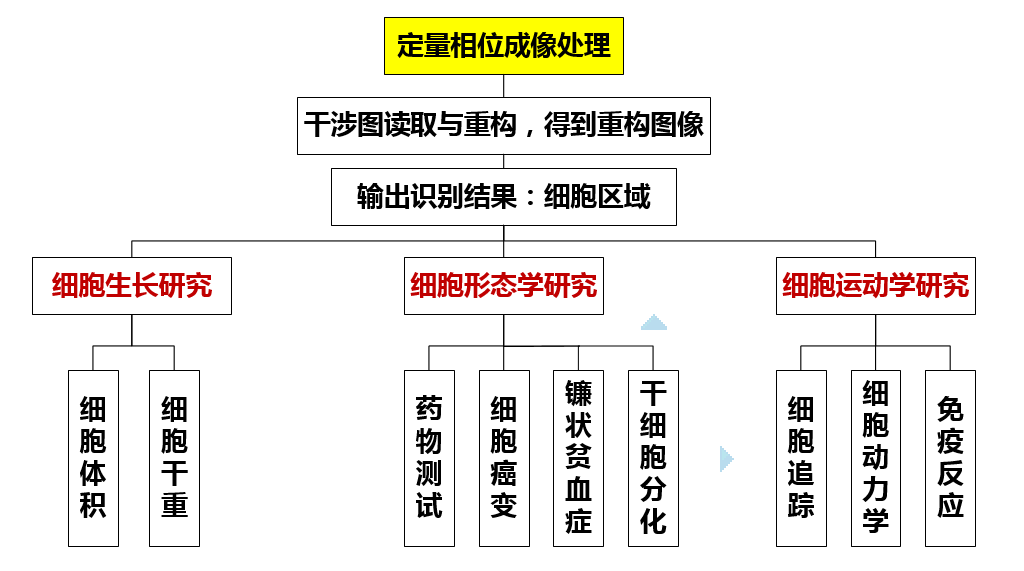

   QPM 技术在生物学中的应用，主要可以分为三类

细胞形态研究：包括癌症、病变诊断以及一些细胞的常态观察。

细胞动力学研究：针对单个或群体细胞的行动变化，如免疫学、细胞迁移、炎症研究等

细胞生长研究：综合生长过程中细胞形态的变化，基于定量相位成像的特点对生长过程中的体积与质量进行测量。

系统由下列两部分组成，传统生物显微镜2D成像、加扩展的新颖FIS4四波干涉传感器实现定量相位显微镜3D成像。系统随机配备图像处理电脑、《定量相位显微镜图像处理》软件。

3D活体细胞显微镜技术指标
