高精度轴尺寸在线测量设备ZER-RSOT-Ⅰ

轴作为传递动力的核心零部件在伺服马达、家电、汽车、工业机器人等领域中被广泛应用。轴的加工精度会引起不可控的转动偏心、轴向窜动等传动扰动，从而降低设备寿命、降低传动精度，因此对轴加工过程中的尺寸精度、几何精度、相互位置精度的管控是保证机构精密传动的前提。高精度轴尺寸在线测量设备基于视觉成像量测方式，实现±1.5μm精度的精密视觉测量，可***测量外径、D型面外径、轴向长度、轴台阶长度、螺纹齿高、螺纹间距、倒角尺寸等，测量尺寸可实时闭环反馈控制加工机床，严格保证轴加工精度与良率。

◆ 无缝对接在线加工机床，边加工边检测；

◆ 环形风嘴吹淋，360°吹淋油污、切屑残留；

◆ 轴径尺寸的视觉全尺寸自动量测，可测量轴径、螺纹、D形槽、椭圆度、直线度、轴长、轴台阶长等；轴径测量精度±1.5微米，轴长测量精度±50微米。

◆ 在线自动反馈补偿，在预判到轴径尺寸存在偏差时，自动按微米级精度补偿至机床，自动补偿车刀磨损可能造成的尺寸偏差，保证100%良品率，实现无人值守，自动刀补；

◆ 友好的人机交互界面，可鼠标自由框选需要量测的位置尺寸，零基础操作；

◆ 测量数据的可视化，可汇总加工数据，分析加工误差来源，对加工工艺研究，工厂数字化建设提供数据支持。

◆ 加工轴全尺寸管控：外径、E型槽外径、D型面外径、轴向长度、相对位置定位精度、螺纹齿高、螺纹间距、倒角尺寸；
◆ 轴全形貌管控，避免漏加工、过加工等；
◆ 全闭环尺寸控制，自动反馈机床补刀。

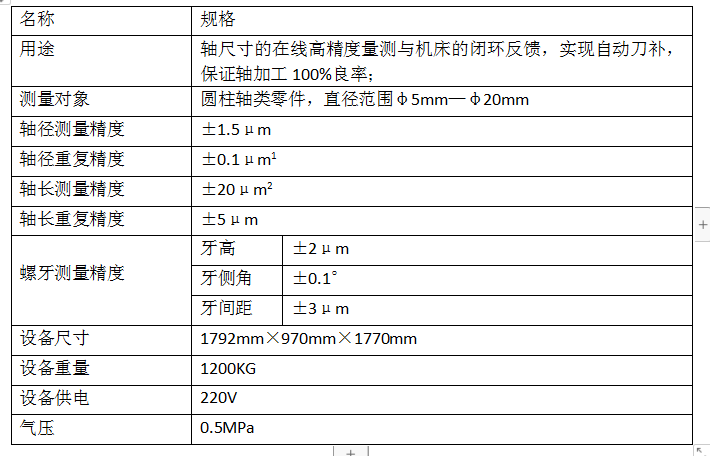

*1 使用标准标定块，反复测量10次的标准方差；

*2  轴长精度依赖于轴长度，所述参数为200mm尺寸轴的测量精度。

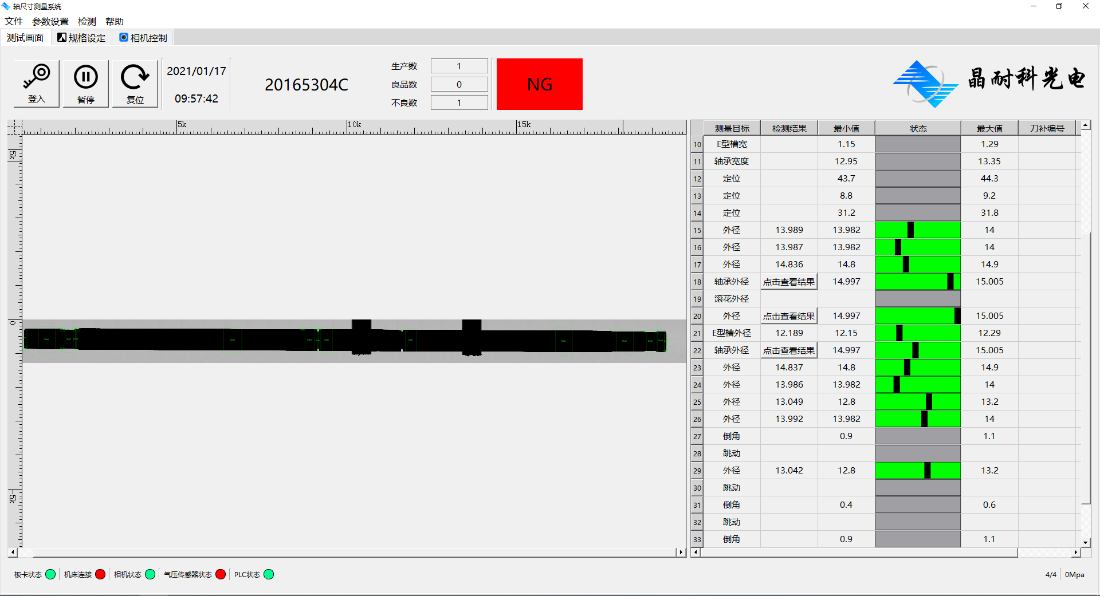

轴尺寸测量软件界面
